Каждый день мы пользуемся десятками электронных устройств: от смартфона и ноутбука до микроволновой печи и светодиодной лампы. Мы ожидаем от них стабильной и бесперебойной работы, не задумываясь о сложных процессах, происходящих внутри. А ведь за этой стабильностью часто стоит маленький, но чрезвычайно важный компонент — дроссель. На первый взгляд, это просто катушка с проволокой, но её роль в современной электронике сложно переоценить. Она защищает от помех, стабилизирует напряжение и накапливает энергию. В этой статье мы подробно разберем, что такое дроссель, как он устроен и по каким законам физики работает. Для тех, кто хочет не только понять теорию, но и ознакомиться с разнообразием реальных компонентов, полезно будет изучить каталоги специализированных поставщиков, например, https://radaelectron.ru, где представлен широкий ассортимент этих незаменимых деталей.

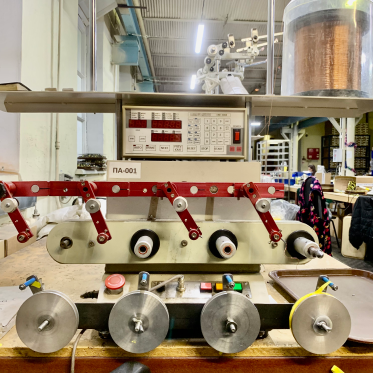

Что такое дроссель и каков его фундаментальный принцип работы?

Если говорить максимально просто, дроссель — это пассивный электронный компонент, представляющий собой катушку индуктивности. Его основная задача — препятствовать резким изменениям электрического тока в цепи. Слово «дроссель» (от нем. Drossel) означает «душить», «ограничивать», что очень точно описывает его функцию по отношению к переменной составляющей тока и скачкам напряжения.

Чтобы понять, как ему это удается, нужно вспомнить основы электромагнетизма. Представьте себе реку с установленным на ней тяжелым водяным колесом. Когда поток воды (аналог электрического тока) пытается резко усилиться, колесо, обладая инерцией, не может мгновенно раскрутиться и сглаживает этот порыв. Если же поток вдруг ослабевает, колесо, продолжая вращаться по инерции, некоторое время поддерживает движение воды. Дроссель в электрической цепи ведет себя очень похоже на это водяное колесо.

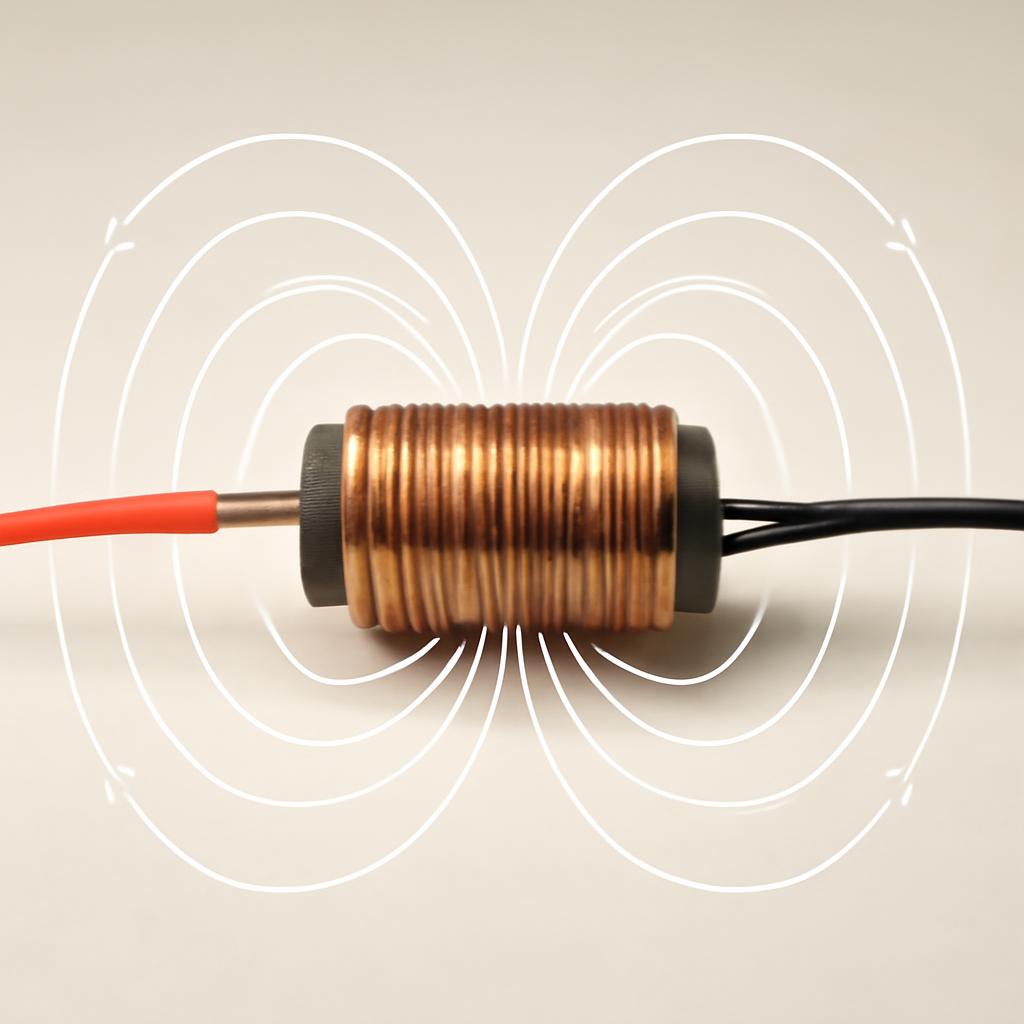

Магнитное поле вокруг витков дросселя — основа его инерционных свойств.

Физика процесса: электромагнитная индукция и ЭДС самоиндукции

В основе работы любого дросселя лежит фундаментальное явление — электромагнитная индукция. Когда по проводнику, свернутому в катушку, начинает течь электрический ток, вокруг каждого витка возникает магнитное поле. Благодаря конструкции катушки эти поля складываются, образуя одно общее, значительно более мощное магнитное поле, сконцентрированное внутри и вокруг нее. Пока ток постоянен, это поле также остается неизменным.

Ключевое свойство дросселя заключается в его способности генерировать противодействующую электродвижущую силу (ЭДС), которая препятствует любым изменениям протекающего через него тока.

Самое интересное начинается, когда ток пытается измениться — увеличиться, уменьшиться или поменять направление (как в цепях переменного тока). Изменение силы тока вызывает соответствующее изменение магнитного поля. А согласно закону Фарадея, любое изменение магнитного потока, пронизывающего замкнутый контур (в нашем случае — витки катушки), наводит в этом контуре электродвижущую силу (ЭДС). Этот процесс называется самоиндукцией, поскольку катушка сама для себя создает условия для возникновения этой ЭДС.

И здесь в игру вступает правило Ленца, которое гласит: индуцированный ток всегда имеет такое направление, что своим магнитным полем он противодействует изменению магнитного потока, вызвавшего этот ток. Говоря проще:

Если ток в цепи пытается возрасти, наведенная ЭДС самоиндукции направляется против основного тока, замедляя его рост.
Если ток в цепи пытается уменьшиться, ЭДС самоиндукции направляется в ту же сторону, что и основной ток, пытаясь его поддержать и замедляя его спад.

Именно это «упрямство», это сопротивление любым переменам и является главной рабочей характеристикой дросселя. Количественно эта способность описывается параметром, который называется индуктивностью (L) и измеряется в Генри (Гн). Чем выше индуктивность дросселя, тем сильнее он будет «сопротивляться» изменениям тока.

Какие бывают дроссели: классификация и ключевые параметры

Мир дросселей огромен и разнообразен. Хотя принцип работы у всех одинаков, конструктивные особенности и материалы определяют их назначение и область применения. Чтобы правильно выбрать компонент для конкретной задачи, необходимо разбираться в их классификации.

Классификация по материалу сердечника

Сердечник — это материал, на который или вокруг которого наматывается провод. Он служит для концентрации и усиления магнитного поля, что позволяет значительно увеличить индуктивность при тех же размерах катушки.

Дроссели с воздушным сердечником (бескаркасные). В таких катушках провод намотан на диэлектрический каркас или вовсе не имеет его, а магнитным сердечником выступает окружающий воздух. Их главное преимущество — линейность характеристик (индуктивность не зависит от силы тока) и отсутствие потерь на гистерезис. Однако они обладают низкой индуктивностью. Применяются в основном в высокочастотных цепях, например, в радиопередатчиках и приемниках.
Дроссели с ферромагнитным сердечником. Здесь используются материалы с высокой магнитной проницаемостью.

Ферритовые сердечники. Самый распространенный тип. Ферриты — это керамические материалы с ферромагнитными свойствами. Они имеют высокое удельное сопротивление, что снижает потери на вихревые токи на высоких частотах. Идеальны для импульсных источников питания, ВЧ-фильтров.
Сердечники из порошкового железа. Изготавливаются из прессованного железного порошка, частицы которого изолированы друг от друга. Обладают способностью накапливать больше энергии, чем ферриты, и имеют «мягкое» насыщение, что важно для силовых цепей.
Сердечники из электротехнической стали. Обычно это пластины, собранные в пакет (Ш-образные, П-образные). Используются в низкочастотных силовых цепях (50/60 Гц), например, в балластах люминесцентных ламп или в качестве фильтров в блоках питания звуковой аппаратуры.

Выбор материала сердечника — это всегда компромисс между желаемой индуктивностью, рабочими частотами, габаритами и стоимостью компонента.

Примерное распределение сфер применения различных типов дросселей в современной электронике.

ЧИТАТЬ ТАКЖЕ: Тротуарная плитка и брусчатка: Сравнение, преимущества и области применения

Классификация по назначению и исполнению

Помимо материала сердечника, дроссели различаются по своему функциональному назначению и конструктивному исполнению.

Сглаживающие дроссели (фильтры). Их основная задача — подавлять пульсации выпрямленного напряжения в блоках питания. Они включаются последовательно с нагрузкой и, благодаря своей «инертности», сглаживают пики и провалы тока, делая его более похожим на постоянный.
Накопительные дроссели. Ключевой элемент импульсных преобразователей напряжения (DC-DC, AC-DC). В одной части такта они накапливают энергию в своем магнитном поле, а в другой — отдают ее в нагрузку.
Синфазные дроссели (Common Mode Choke). Это особый тип, имеющий две одинаковые обмотки на одном сердечнике. Они включаются в оба провода линии питания (например, фаза и ноль) и эффективно подавляют синфазные помехи — те, что действуют на оба провода одновременно, но не мешают протеканию полезного (дифференциального) сигнала.
SMD-дроссели. Предназначены для поверхностного монтажа на печатные платы. Отличаются миниатюрными размерами и используются в подавляющем большинстве современных гаджетов.
Силовые дроссели. Рассчитаны на работу с большими токами. Они имеют провод большого сечения и массивный сердечник, способный работать без насыщения при высоких нагрузках.

Правильное определение назначения дросселя — первый шаг к выбору компонента, который будет эффективно выполнять свою функцию, не перегреваясь и не внося искажений в работу схемы.

Понимание этой классификации помогает инженерам и радиолюбителям точно подбирать компонент под конкретную задачу, будь то фильтрация помех в чувствительном медицинском оборудовании или стабилизация тока в мощном сварочном аппарате.

Где и зачем применяются дроссели: от бытовой техники до космоса

Разобравшись с теорией и видами дросселей, самое время посмотреть, где на практике эти компоненты играют ключевую роль. Их применение настолько широко, что проще перечислить, где их нет. Дроссели — это настоящие «серые кардиналы» электроники, незаметно выполняющие критически важную работу.

Фильтрация помех и сглаживание пульсаций

Это, пожалуй, самая распространенная и интуитивно понятная задача дросселя. Любой блок питания, преобразующий переменное напряжение сети в постоянное, на выходе имеет пульсации. Чтобы питать чувствительную электронику, например, процессор компьютера или усилитель звука, эти пульсации необходимо сгладить. Здесь дроссель работает в паре с конденсатором, образуя так называемый LC-фильтр.

Дроссель пропускает постоянный ток, но оказывает высокое сопротивление переменной составляющей (пульсациям), в то время как конденсатор, наоборот, «закорачивает» эти пульсации на землю. Вместе они эффективно очищают напряжение питания.

Такие фильтры можно найти практически везде:

В блоках питания компьютеров и ноутбуков. Они стоят как на входе (для защиты от помех из сети), так и на выходе (для сглаживания напряжений +12В, +5В, +3.3В).
В зарядных устройствах для смартфонов. Миниатюрные SMD-дроссели обеспечивают стабильное напряжение для зарядки аккумулятора.
В аудиотехнике. Качественные фильтры питания — залог отсутствия фона и шумов в усилителях и акустических системах.
В автомобильной электронике. Дроссели защищают бортовую электронику от помех, создаваемых системой зажигания и генератором.

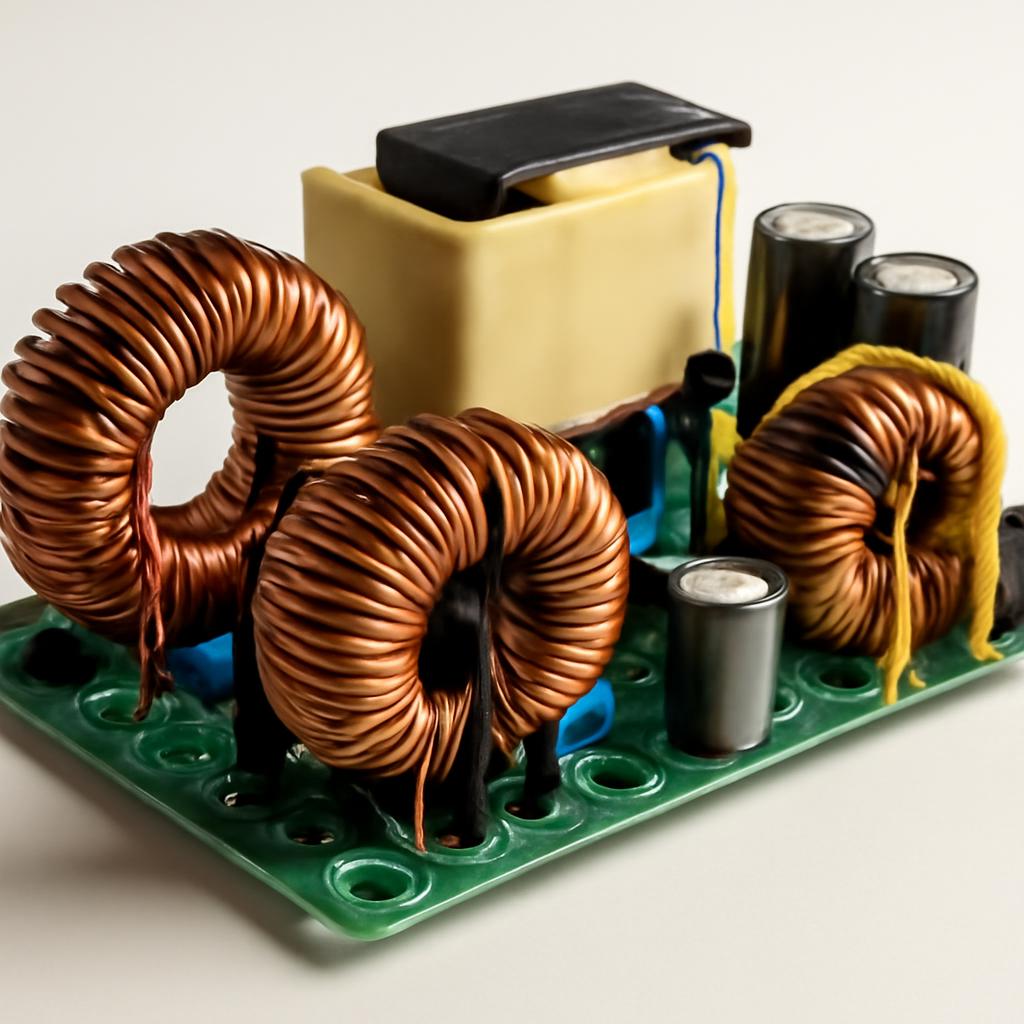

Силовые дроссели на плате блока питания — ключевые элементы для стабилизации и фильтрации напряжения.

Импульсные преобразователи напряжения (DC-DC)

Современная электроника требует множества различных напряжений для питания своих узлов. Например, в смартфоне нужно получить 1.2В для процессора, 3В для дисплея и 1.8В для памяти из одного аккумулятора на 3.7В. Эту задачу решают импульсные преобразователи, и дроссель в них — главный герой.

Рассмотрим принцип работы простого понижающего преобразователя (Buck converter):

Ключ (транзистор) на короткое время подключает дроссель к источнику питания. Ток через дроссель начинает нарастать, и он накапливает энергию в магнитном поле.
Ключ размыкается. Дроссель, стремясь поддержать ток, генерирует ЭДС самоиндукции и отдает накопленную энергию в нагрузку через диод.
Этот процесс повторяется тысячи или миллионы раз в секунду. Регулируя время, в течение которого ключ замкнут (ШИМ-регулирование), можно точно поддерживать нужное напряжение на выходе, которое будет ниже входного.

ЧИТАТЬ ТАКЖЕ: Какую арматуру купить?

Повышающие (Boost), инвертирующие (Buck-Boost) и другие типы преобразователей также работают по схожему принципу, используя дроссель как временное хранилище энергии. Это позволяет достигать КПД преобразования свыше 95%, что критически важно для портативных устройств с батарейным питанием.

Балласты для люминесцентных и светодиодных ламп

Вспомните старые люминесцентные лампы с их характерным гудением и мерцанием при включении. За это отвечал массивный электромагнитный дроссель. Его задачей было, во-первых, создать высоковольтный импульс для зажигания газа в лампе, и, во-вторых, ограничить ток через лампу после зажигания, так как она имеет отрицательное дифференциальное сопротивление (чем больше ток, тем меньше на ней падение напряжения).

В современных светодиодных (LED) светильниках и лампах также используются дроссели, но уже в составе компактных и эффективных импульсных драйверов (по сути, тех же DC-DC преобразователей), которые обеспечивают светодиодам стабильный ток, необходимый для их долгой и яркой работы.

Другие важные применения

Радиочастотные цепи. В колебательных контурах радиоприемников и передатчиков дроссель вместе с конденсатором определяет частоту настройки.
Системы зажигания автомобилей. Катушка зажигания — это, по сути, повышающий трансформатор, работающий в импульсном режиме, где первичная обмотка выполняет роль дросселя, накапливающего энергию.
Индукционные плиты. Мощная катушка индуктивности (дроссель) создает переменное магнитное поле, которое наводит вихревые токи в металлическом дне посуды, разогревая ее.

От миниатюрного SMD-компонента в вашем фитнес-браслете до массивной катушки в промышленной индукционной печи — дроссель является универсальным инструментом для управления энергией в электрических цепях.

Знание этих областей применения помогает не только понять важность дросселя, но и научиться определять его роль при ремонте или проектировании электронных устройств.

Как выбрать правильный дроссель: ключевые параметры и советы эксперта

Выбор подходящего дросселя — задача не менее важная, чем выбор микроконтроллера или силового транзистора. Неправильно подобранный компонент может не только работать неэффективно, но и стать причиной перегрева, нестабильной работы или даже полного выхода устройства из строя. Чтобы сделать осознанный выбор, необходимо понимать основные параметры, которые указываются в технической документации (datasheet), и знать, на что они влияют.

Ключевые электрические характеристики

При изучении спецификации на дроссель вы столкнетесь с рядом параметров. Давайте разберем самые важные из них.

1. индуктивность (l)

Это основной параметр, определяющий способность дросселя накапливать энергию и противодействовать изменениям тока. Измеряется в Генри (Гн), но на практике чаще используются дольные единицы: миллигенри (мГн), микрогенри (мкГн) и наногенри (нГн). Величина индуктивности выбирается на основе расчетов схемы: для LC-фильтров она определяет частоту среза, а для импульсных преобразователей — уровень пульсаций тока и количество запасаемой энергии.

2. номинальный рабочий ток (rated current, irated)

Этот параметр показывает, какой максимальный постоянный ток может протекать через дроссель в течение длительного времени без его перегрева. Он напрямую связан с толщиной обмоточного провода и его сопротивлением. Превышение номинального тока приведет к чрезмерному выделению тепла (джоулево тепло), что может повредить изоляцию провода и даже расплавить припой, выпаяв компонент с платы.

3. ток насыщения (saturation current, isat)

Критически важный параметр, особенно для дросселей с ферромагнитным сердечником. Сердечник способен «вместить» лишь ограниченное количество магнитного потока. Ток насыщения — это значение тока, при котором сердечник входит в насыщение, и его магнитная проницаемость резко падает. Как следствие, индуктивность дросселя тоже резко снижается (обычно I_sat указывается для падения индуктивности на 10-30% от номинальной).

Игнорирование тока насыщения — одна из самых частых ошибок при проектировании импульсных источников питания, ведущая к непредсказуемой работе и выходу из строя силовых ключей.

Если в импульсном преобразователе пиковый ток превысит I_sat, индуктивность упадет, и ток через силовой транзистор может возрасти лавинообразно, что приведет к его пробою.

4. сопротивление постоянному току (DC resistance, DCR)

Это активное сопротивление самого провода, из которого сделана обмотка. Измеряется в Омах (Ом) или миллиомах (мОм). Чем ниже DCR, тем меньше будут потери мощности на дросселе в виде тепла (P = I² * R). В высокоэффективных преобразователях и цепях с большим током стремятся использовать дроссели с минимально возможным DCR. Однако это часто означает использование более толстого провода и, как следствие, увеличение габаритов и стоимости компонента.

5. собственная резонансная частота (self-resonant frequency, SRF)

Любая катушка обладает не только индуктивностью, но и небольшой паразитной емкостью между витками. Эта индуктивность и емкость образуют параллельный колебательный контур, который имеет свою резонансную частоту. На частотах выше SRF дроссель перестает вести себя как индуктивность и начинает проявлять свойства конденсатора. Поэтому рабочая частота схемы всегда должна быть значительно ниже SRF дросселя.

ЧИТАТЬ ТАКЖЕ: Промышленные колеса и чем они отличаются

Сравнительная таблица материалов сердечников

Чтобы наглядно показать, как материал сердечника влияет на характеристики, сравним два популярных типа в таблице ниже.

Характеристика Ферритовый сердечник Сердечник из порошкового железа Магнитная проницаемость Очень высокая От низкой до средней Характер насыщения Резкое («жесткое») Плавное («мягкое») Потери в сердечнике на ВЧ Низкие Выше, чем у ферритов Энергоемкость (способность хранить энергию) Ниже Выше Типичное применение Высокочастотные преобразователи, фильтры ЭМП, трансформаторы Силовые накопительные дроссели, выходные фильтры БП Стоимость Относительно высокая Ниже

Практический алгоритм выбора

Подводя итог, можно составить простой чек-лист для выбора дросселя:

Определите функцию: это сглаживающий фильтр, накопительный дроссель для DC-DC или ВЧ-компонент?
Рассчитайте индуктивность (L): на основе требуемых пульсаций тока, рабочей частоты и напряжений в схеме.
Определите токи: рассчитайте максимальный рабочий (средний) ток и пиковый ток в цепи.
Выберите компонент: найдите дроссель с нужной индуктивностью, у которого I_rated > вашего рабочего тока, а I_sat > вашего пикового тока (желательно с запасом 20-30%).
Проверьте DCR и SRF: убедитесь, что потери мощности на DCR приемлемы для вашей задачи, а рабочая частота схемы как минимум в 5-10 раз ниже SRF.
Учтите габариты и тип монтажа: убедитесь, что компонент физически поместится на плате (SMD или выводной).

Следуя этому алгоритму, вы сможете уверенно подбирать дроссели, которые будут надежно и эффективно работать в ваших электронных проектах.

Возможные неисправности дросселей и методы их диагностики

Несмотря на свою простую конструкцию и отсутствие движущихся частей, дроссели, как и любые другие электронные компоненты, могут выходить из строя. Понимание причин неисправностей и умение их диагностировать — важный навык для любого, кто занимается ремонтом или разработкой электроники. Чаще всего проблемы возникают из-за неправильного выбора компонента или работы в режимах, превышающих допустимые.

Типичные неисправности

Обрыв обмотки. Физический разрыв провода внутри катушки. Причиной может быть заводской брак, механическое повреждение или перегрев, приведший к выгоранию тонкого провода. В цепи это проявляется как полный разрыв, ток через дроссель не течет.
Межвитковое замыкание. Наиболее коварная неисправность. Происходит, когда изоляционный лак на соседних витках провода повреждается (чаще всего из-за перегрева), и витки замыкаются между собой. При этом общее количество рабочих витков уменьшается, что приводит к резкому падению индуктивности. Внешне такой дроссель может выглядеть абсолютно исправным, но схема с ним будет работать некорректно (например, в импульсном БП резко возрастут пульсации и ток через силовой ключ).
Тепловой пробой и деградация сердечника. Длительная работа с током, превышающим номинальный (I_rated), вызывает сильный перегрев. Это может привести не только к повреждению изоляции обмотки, но и к изменению магнитных свойств ферритового сердечника. Он может потерять свою проницаемость или даже треснуть.
Механические повреждения. Ферритовые сердечники довольно хрупкие. Удар или падение платы может привести к появлению трещин или сколов на сердечнике. Это нарушает целостность магнитного контура, что также ведет к снижению индуктивности и ухудшению характеристик.

Методы диагностики

Визуальный осмотр. Первый и самый простой шаг. Ищите следы перегрева (потемнение корпуса, изменение цвета лака), трещины на сердечнике, вздутия или следы оплавления.
Измерение сопротивления мультиметром. Позволяет легко выявить обрыв обмотки. Сопротивление исправного силового дросселя обычно очень низкое (доли Ома или несколько Ом). Если мультиметр показывает бесконечность (разрыв), дроссель неисправен. Однако этот метод не поможет обнаружить межвитковое замыкание, так как изменение сопротивления при этом будет незначительным.
Измерение индуктивности LCR-метром. Это самый надежный способ проверки. Выпаяв дроссель из схемы, измерьте его индуктивность и сравните с номинальным значением, указанным в маркировке или документации. Значительное отклонение (более чем на 20-30% в меньшую сторону) почти всегда свидетельствует о межвитковом замыкании или повреждении сердечника.

Простой тест «на слух» иногда может выявить проблему: дроссели в импульсных схемах могут издавать писк или гул из-за явления магнитострикции. Если этот звук появился внезапно или стал громче, это может указывать на насыщение сердечника или другую неисправность в схеме.

Заключение

Мы подробно рассмотрели, что такое дроссель, как он работает и почему является незаменимым компонентом в современной электронике. От простого принципа электромагнитной индукции до сложных процессов в импульсных преобразователях — этот скромный элемент играет ключевую роль в обеспечении стабильности, эффективности и надежности наших устройств. Понимание его характеристик и правильный выбор позволяют создавать долговечные и качественные электронные схемы.

Теперь, когда вы вооружены знаниями, не бойтесь применять их на практике. Внимательно изучайте техническую документацию, анализируйте схемы и экспериментируйте. Мир электроники огромен и увлекателен, и каждый понятый компонент, такой как дроссель, открывает перед вами новые горизонты для творчества и ремонта. Начните свой следующий проект с уверенностью, и пусть ваши устройства работают безупречно!
